Ограждение подстанции Верхняя Пышма, ул. Парковая, 36

г. В.Пышма, Свердловская область

Ограждение  ПС 220 кВ «Сварочная» в Верхней Пышме И  распашных ворот — монтаж за 10 дней

Год выполнения: 2014

Объект: ПС 220 кВ «Сварочная»

Адрес: Свердловская область, г. Верхняя Пышма, ул. Парковая, 36

Территория: АО «Завод сварочных конструкций»

Срок монтажа: 10 дней

Срок от заключения договора до сдачи объекта: 3 недели

Задача

В 2014 году компания «Альфа Ограждения» выполнила монтаж ограждения подстанции ПС 220 кВ «Сварочная», расположенной на внутренней территории АО «Завод сварочных конструкций» в Верхней Пышме.

Поскольку подстанция находилась внутри охраняемой производственной территории, требования к высоте внутреннего ограждения отличались от требований к внешнему периметру объекта.

Основными задачами проекта были:

* выполнить ограждение высотой 1,7 м;

* подобрать экономичное и технически подходящее решение;

* учесть особенности размещения ограждения в непосредственной близости от высоковольтного оборудования;

* выполнить работы в максимально сжатые сроки;

* завершить монтаж до наступления отрицательных температур.

⸻

Конструкция ограждения

Для объекта было выбрано типовое панельное ограждение из складской программы «Альфа Ограждения».

Использовались панели Medium:

* высота — 1,73 м;

* ширина — 3 м;

* размер ячейки — 55×200 мм;

* диаметр прутка — 3,8 мм;

* покрытие — цинк, без порошково-полимерной окраски.

Столбы:

* сечение — 62×55 мм;

* длина — 2200 мм;

* толщина стенки — 1,4 мм;

* покрытие — цинк.

Столбы устанавливались методом бетонирования на глубину около 1 м.

⸻

Почему выбрали оцинкованное исполнение

Выбор оцинкованного исполнения был обусловлен сразу двумя факторами.

Первый — экономический. Отказ от дополнительной порошково-полимерной окраски позволил снизить стоимость стандартного ограждения.

Второй — условия эксплуатации объекта. Ограждение располагалось на территории подстанции в непосредственной близости от высоковольтного оборудования, поэтому при выборе конструкции и покрытия учитывались требования к применяемым металлическим элементам.

В результате для основного ограждения было выбрано оцинкованное исполнение без дополнительного полимерного покрытия.

⸻

Ворота

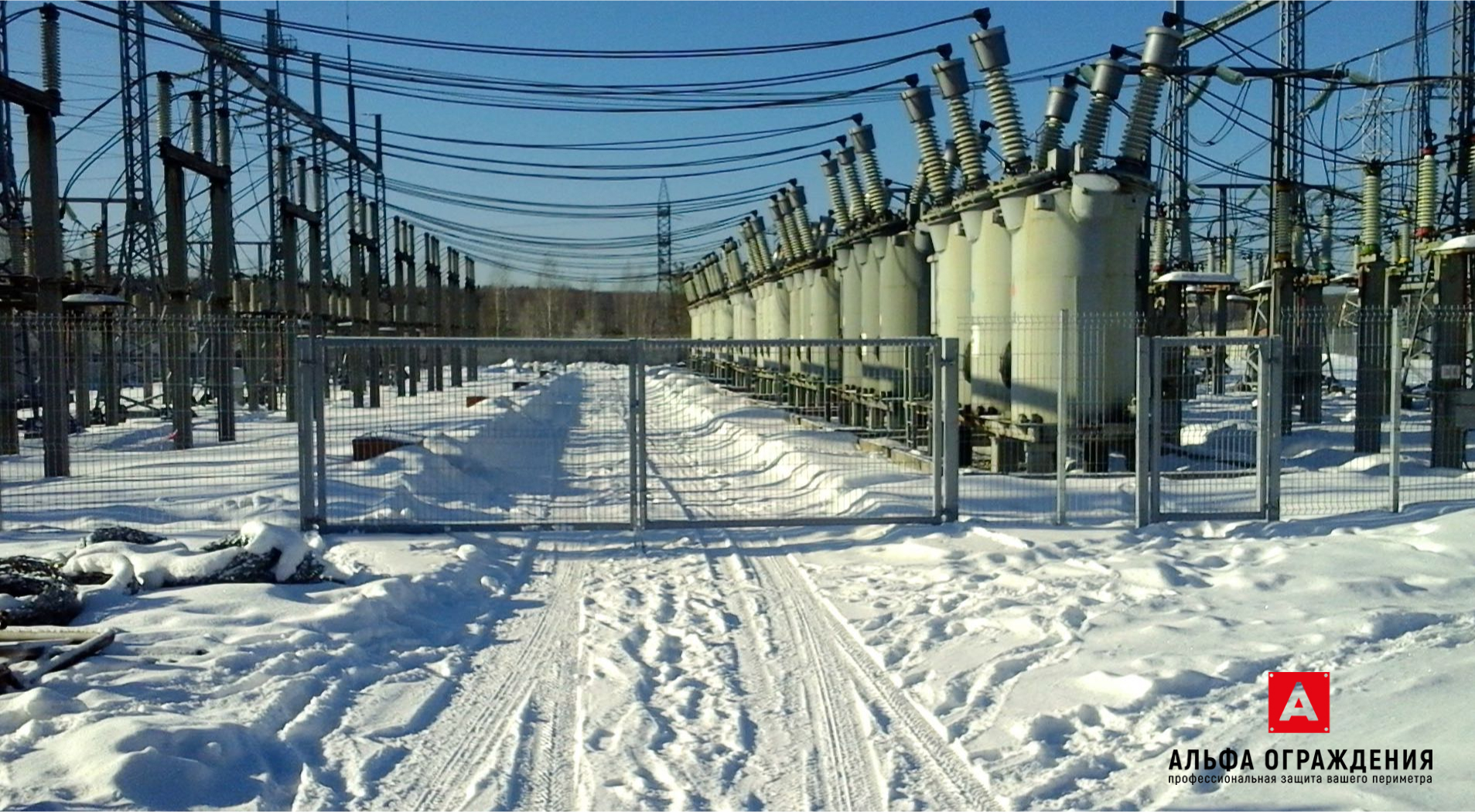

В составе ограждения были установлены распашные ворота шириной 5 м.

Для ворот было принято отдельное техническое решение.

В отличие от основного ограждения, ворота были выполнены из сварной металлической конструкции с порошково-полимерной окраской RAL 7040.

Такое решение связано с особенностями сварной конструкции ворот: дополнительное защитное покрытие позволяет обеспечить защиту металлической поверхности и сварных соединений от коррозионного воздействия.

⸻

Фундамент

Установка ограждения выполнялась методом бетонирования столбов.

Глубина установки составила около 1 м.

Для типового панельного ограждения это позволило выполнить монтаж в короткие сроки без применения более сложных фундаментных решений.

⸻

Главная особенность проекта — скорость

Главным требованием проекта была максимально короткая продолжительность работ.

От момента подписания договора до полной сдачи объекта прошло всего 3 недели.

Непосредственно монтаж ограждения был выполнен за 10 дней.

Особенно важным было завершить работы до наступления отрицательных температур, поскольку технология установки предусматривала бетонирование столбов.

⸻

Как удалось выполнить работы за 10 дней

Ключевым фактором стала правильная организация поставки и использование типового ограждения из складской программы «Альфа Ограждения».

Вместо изготовления нестандартной конструкции непосредственно под объект компания использовала уже готовое серийное решение:

панель Medium + стандартные оцинкованные столбы + типовой монтаж.

Это позволило сократить время между заключением договора, поставкой материалов и началом монтажа.

В результате строительная бригада могла практически сразу приступить к установке конструкций.

⸻

Организация работ

На объекте работала бригада из 3 монтажников и 1 инженерно-технического работника.

ИТР обеспечивал организацию работ и контроль реализации проекта.

Благодаря использованию стандартной конструкции из складской программы, небольшая монтажная бригада смогла выполнить весь объем работ за 10 дней.

⸻

Результат

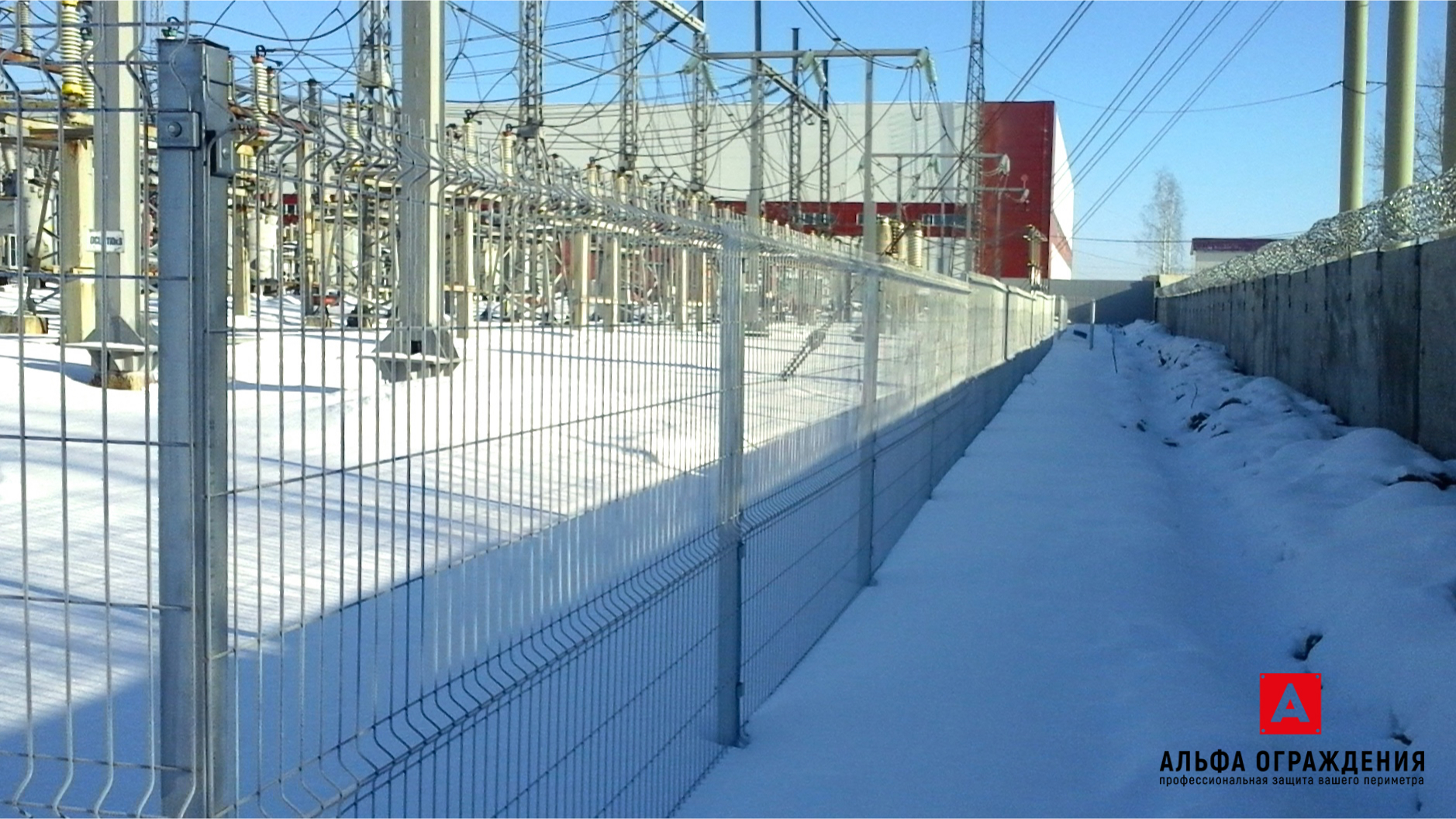

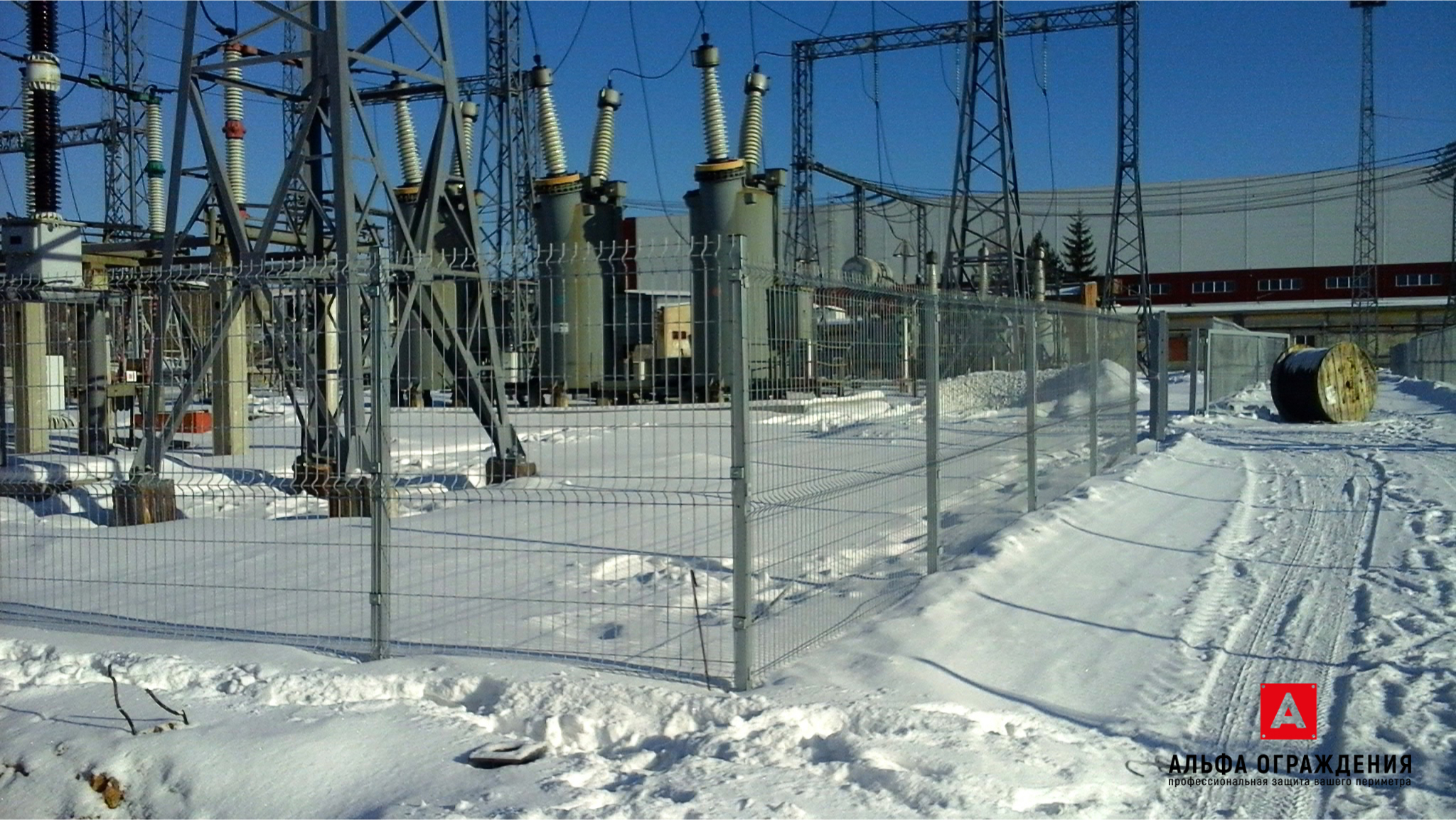

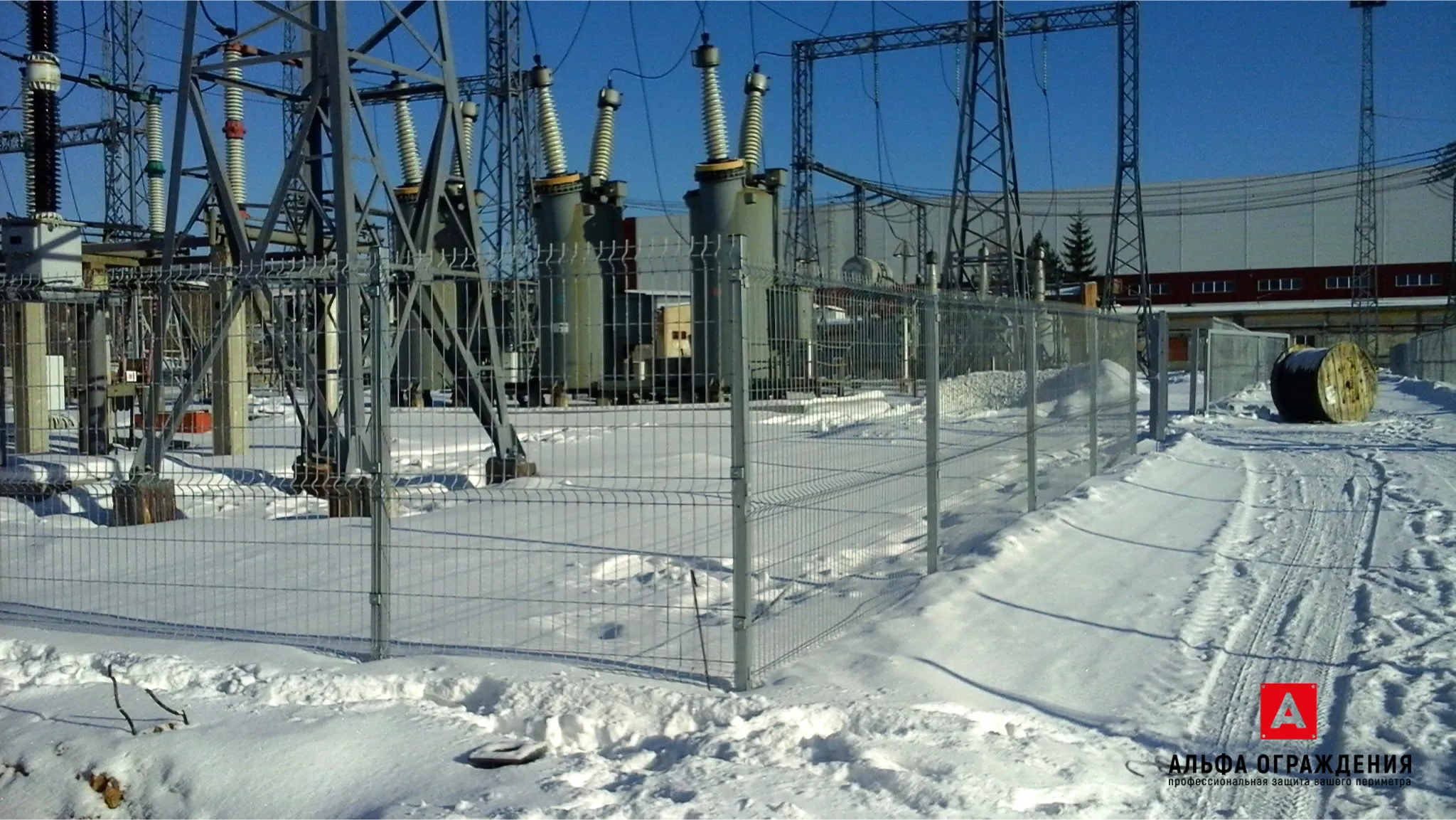

На территории ПС 220 кВ «Сварочная» в Верхней Пышме было установлено панельное оцинкованное ограждение высотой около 1,7 м с распашными воротами шириной 5 м.

Основные параметры решения:

* панель Medium — 1,73×3 м;

* ячейка — 55×200 мм;

* пруток — 3,8 мм;

* столбы — 62×55×2200 мм, толщина 1,4 мм;

* покрытие основного ограждения — цинк;

* фундамент — бетонирование на глубину около 1 м;

* ворота — 5 м, распашные;

* покрытие ворот — порошково-полимерное, RAL 7040;

* монтаж — 10 дней;

* от заключения договора до сдачи объекта — 3 недели.

Работы были завершены до наступления отрицательных температур.

⸻

Техническая информация

Параметр Значение

Объект ПС 220 кВ «Сварочная»

Год 2014

Местоположение Верхняя Пышма, Свердловская область

Адрес ул. Парковая, 36

Территория АО «Завод сварочных конструкций»

Высота ограждения 1,73 м

Панель Medium

Ширина панели 3 м

Ячейка 55×200 мм

Пруток 3,8 мм

Столбы 62×55×2200 мм

Толщина столба 1,4 мм

Покрытие основного ограждения Цинк

Фундамент Бетонирование

Глубина установки ≈1 м

Ворота Распашные

Ширина ворот 5 м

Покрытие ворот Порошково-полимерное

Цвет ворот RAL 7040

Монтажная бригада 3 человека

ИТР 1 человек

Срок монтажа 10 дней

От договора до сдачи 3 недели
