Сварной забор новой школы протяженностью 850 п.м., г. Пышма
Сварное ограждение Ограждение новой школы в Пышме: 1200 м периметра и спортивные площадки до 7,5 м
Год выполнения: 2024
Местоположение: г. Пышма, Свердловская область
Объект: новая школа
Заказчик: УКС
Задача
Перед компанией «Альфа Ограждения» стояла задача выполнить комплексное ограждение территории новой школы, включая внешний периметр и спортивные площадки.
Проект предусматривал устройство около 1200 пог. м сварного металлического ограждения высотой 2,2 м, а также трех спортивных площадок с ограждениями высотой 2,5 и 7,5 м.
Работы выполнялись по проектной и рабочей документации заказчика. В процессе реализации проекта возникла необходимость корректировки проектных решений с учетом фактических геодезических условий и расположения подземных коммуникаций.
⸻
Основное ограждение территории школы

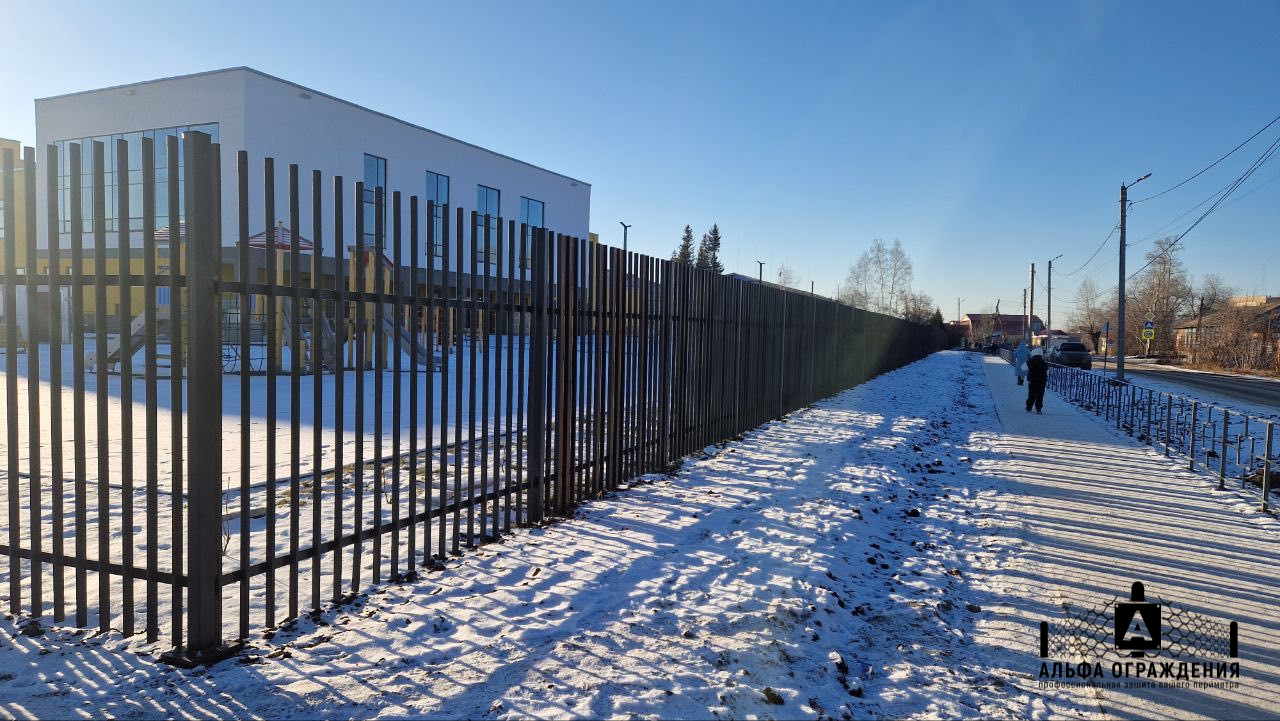

Периметр школы протяженностью около 1200 пог. м выполнен из сварных металлических конструкций высотой 2,2 м.
Основные характеристики:
* высота ограждения — 2,2 м;
* ширина секции — 2,9 м;
* вертикальные элементы — профильная труба 40×20×1,5 мм;
* горизонтальные элементы — профильная труба 50×25×2 мм;
* столбы — профильная труба 80×80×4 мм;
* крепление столбов — на фланцах;

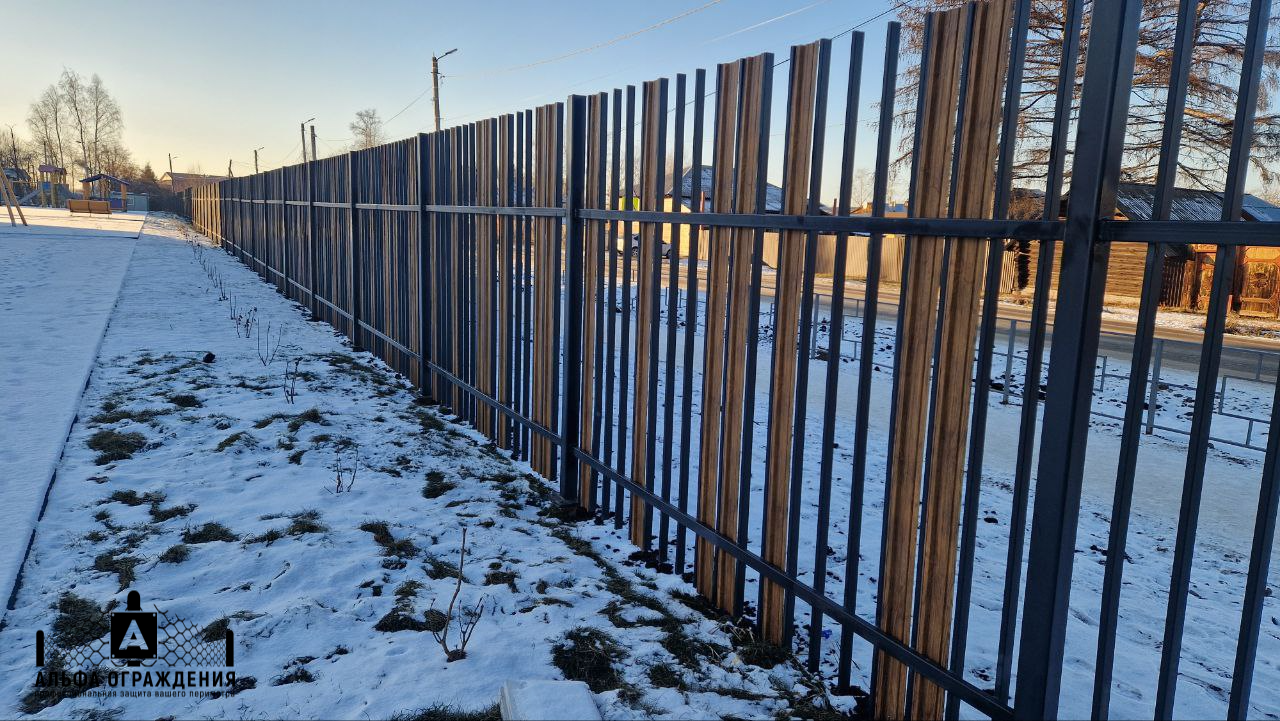

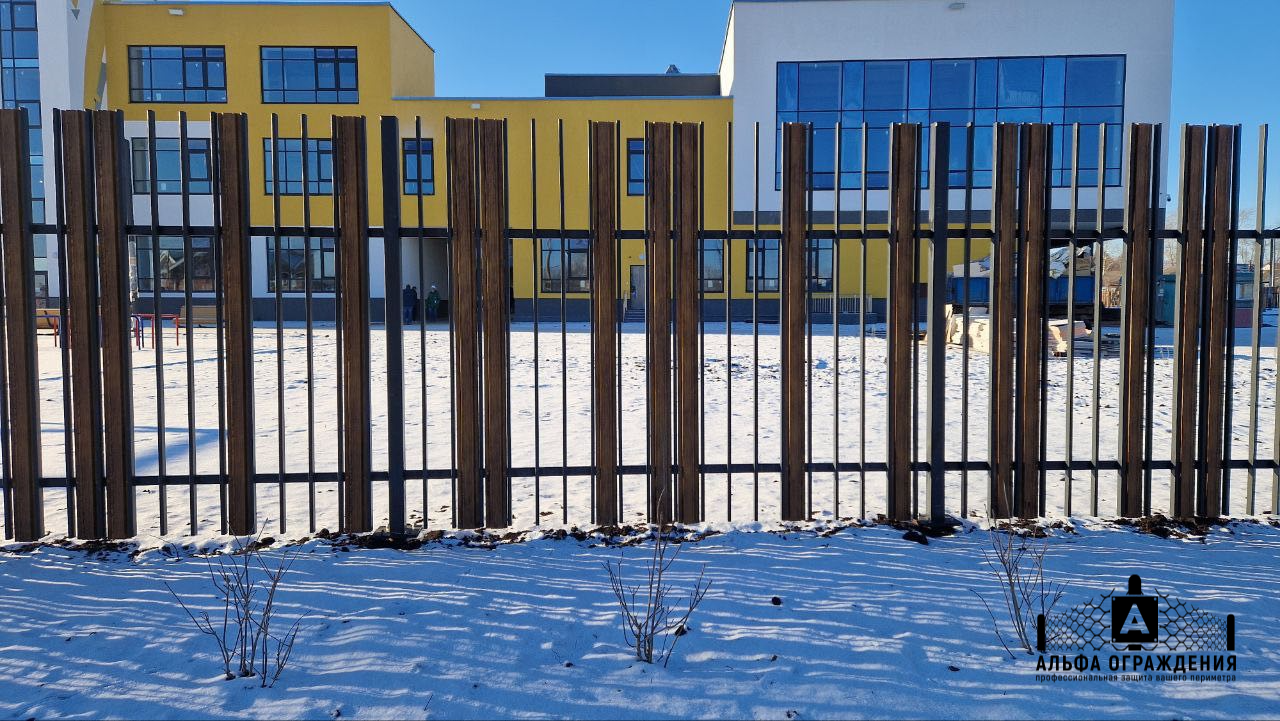

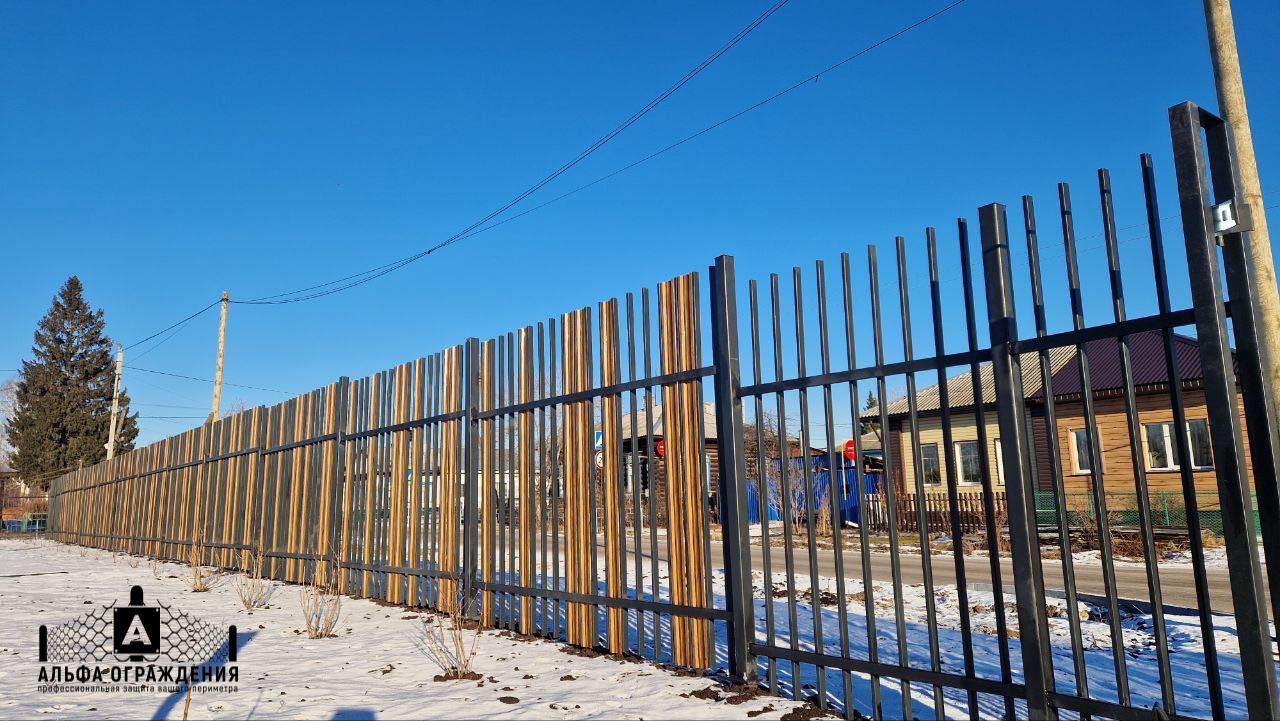

* заполнение отдельных участков — прямоугольный металлический штакетник;
* цвет штакетника — коричневый;
* цвет металлических конструкций — RAL 7021.
Такое решение позволило объединить необходимую функциональность ограждения с архитектурными требованиями к территории образовательного учреждения.
⸻
Ограждение спортивных площадок
Внутри территории школы были оборудованы три спортивные площадки:
* футбольная;
* баскетбольная;
* площадка для воркаута.
Для них использовались сварные 3D-панели с прутком диаметром 5 мм и размером ячейки 55×200 мм.
Высота спортивных ограждений зависела от назначения площадки и составляла 2,5 и 7,5 м.
На высоких участках предусматривалась дополнительная защита из капроновой сетки, необходимая для защиты панелей ограждения от ударной нагрузки мячом и для предотвращения вылета мячей за пределы спортивных площадок.
Таким образом, на одном объекте были реализованы сразу несколько типов ограждений с разными требованиями к высоте, конструкции и функциональности.
⸻
Основание ограждения
Все ограждения на объекте устанавливались на винтовые лопастные сваи.
Использовались сваи:
Ø76 мм, толщина стенки 3 мм, длина 3000 мм.
Монтаж выполнялся с привязкой к проектным координатам и высотным отметкам. Для строительного объекта такого типа это было принципиально важно: положение каждого элемента ограждения должно было соответствовать проектным решениям и фактическим условиям площадки.
⸻
Ворота и калитки
В составе ограждения были установлены:
* 8 калиток высотой 2,2 м;
* ширина калиток — от 1,5 до 2 м;

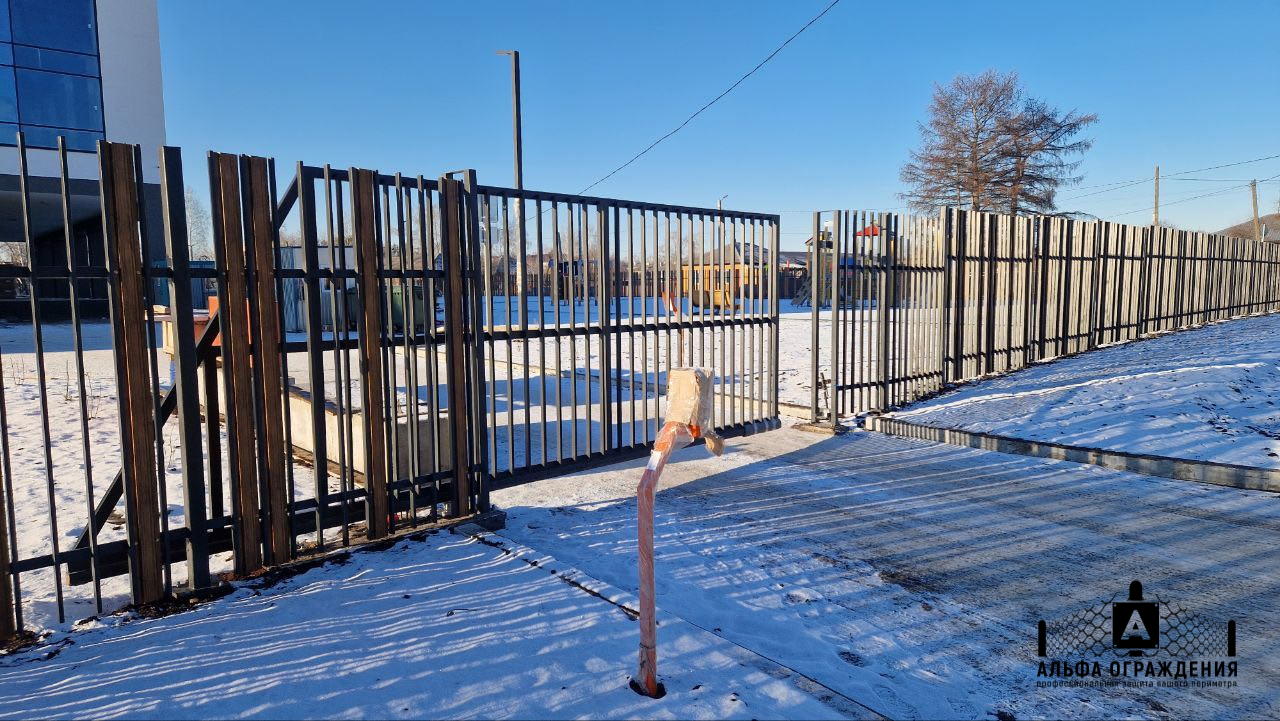

* откатные ворота шириной 4,5 м;
* распашные ворота шириной 4,5 м.
Все проемы являлись частью общей системы ограждения территории школы и должны были соответствовать проектной привязке.
⸻
Работа с проектной документацией и геодезией
Одной из наиболее сложных частей проекта стала проверка соответствия проектных координат фактическим условиям на строительной площадке.
В исходной проектной документации были выявлены несоответствия геодезических точек:
* отдельные точки установки ограждения попадали на существующие люки;
* часть проектных точек попадала на территории, не относящиеся к необходимому участку;
* в отдельных местах проектные высотные отметки оказались завышенными относительно фактических условий.
Продолжать монтаж непосредственно по первоначальным координатам было невозможно.
Специалисты «Альфа Ограждения» оперативно организовали дополнительную геодезическую съемку, выявили проблемные участки и инициировали согласование изменений.
По результатам фактической съемки были внесены изменения в проектную документацию, после чего монтаж продолжился уже с учетом актуальных координат и высотных отметок.
⸻
Поиск подземных коммуникаций
Дополнительной задачей стала проверка расположения существующих подземных коммуникаций.
На территории проходили электрические кабели, расположение которых необходимо было учитывать при устройстве свайного основания.
Для уточнения фактического положения коммуникаций специалисты компании самостоятельно организовали их поиск и шурфование.
Это позволило определить расположение электрического кабеля и исключить риск его повреждения при установке винтовых свай.
Для объектов с большим объемом свайного фундамента такая предварительная проверка является критически важной: ошибка при определении положения подземной коммуникации может привести не только к повреждению инженерных сетей, но и к необходимости изменения проектных решений уже в процессе монтажа.
⸻
Организация работ
Над реализацией проекта работала команда из 6 специалистов, при этом на объекте было задействовано 2 инженерно-технических работника.
ИТР обеспечивали постоянное взаимодействие с участниками строительства и оперативное решение возникающих вопросов непосредственно на площадке.
В частности, специалисты контролировали:
* соответствие выполняемых работ проектной документации;
* геодезическую привязку;
* расположение свай и элементов ограждения;
* взаимодействие с заказчиком и другими участниками строительства;
* внесение изменений в проект;
* решение вопросов, связанных с существующими коммуникациями;
* подготовку объекта к сдаче.
⸻
Контроль и приемка
Объект проходил строгую проверку со стороны УКС.
Особое внимание уделялось соответствию выполненных работ проектным решениям, геодезическим координатам и высотным отметкам.
После завершения монтажных работ компания подготовила и согласовала полный пакет исполнительной документации в системе Exon.
⸻
Срок выполнения
Монтаж основных конструкций был выполнен за 1 месяц.
Еще около 1 месяца потребовалось на сдачу объекта заказчику и оформление согласование полного комплекта исполнительной документации.
Таким образом, общий период реализации проекта с учетом сдачи составил около 2 месяцев.
⸻
Результат
В 2024 году компания «Альфа Ограждения» выполнила комплексное ограждение новой школы в Пышме:
* около 1200 пог. м сварного ограждения высотой 2,2 м;
* 3 спортивные площадки;
* спортивные ограждения высотой до 7,5 м;
* 3D-панели с прутком 5 мм и ячейкой 55×200 мм;
* ограждения на винтовых лопастных сваях 76×3×3000 мм;
* 8 калиток;
* откатные и распашные ворота шириной по 4,5 м;
* выполнена корректировка проектных решений по результатам дополнительной геодезической съемки;
* выполнен поиск и шурфование существующих электрических коммуникаций;
* подготовлен и согласован полный комплект исполнительной документации в Exon.
Работы были выполнены в соответствии с актуализированными проектными решениями, после чего объект прошел приемку.
⸻
Особенности проекта
Этот объект показал важность предварительной проверки проектной документации непосредственно на строительной площадке.
При монтаже ограждений на крупных объектах недостаточно просто установить конструкции в соответствии с чертежами. Необходимо учитывать фактические координаты, высотные отметки, расположение существующих сооружений и подземных коммуникаций.
В данном проекте «Альфа Ограждения» не только выполнила монтаж ограждений, но и участвовала в решении возникающих технических вопросов: организовала дополнительную геодезическую съемку, проверку коммуникаций, шурфование, корректировку проектных решений и дальнейшую реализацию уже по актуализированной документации.
Именно такой подход позволяет выполнять комплексные проекты ограждения на строительных объектах, где требования к геометрии, безопасности и исполнительной документации существенно выше, чем при стандартном монтаже ограждения.
⸻
Техническая информация
Параметр Значение
Объект Новая школа
Город Пышма, Свердловская область
Год 2024
Периметр ≈1200 пог. м
Высота основного ограждения 2,2 м
Секция 2,9 м
Вертикальная труба 40×20×1,5 мм
Горизонтальная труба 50×25×2 мм
Столбы 80×80×4 мм
Крепление столбов Фланцевое
Цвет конструкций RAL 7021
Заполнение Прямоугольный металлический штакетник
Спортивные площадки 3
Назначение Футбол, баскетбол, воркаут
Высота спортивных ограждений 2,5 и 7,5 м
3D-панели пруток 5 мм
Ячейка 55×200 мм
Дополнительная защита Капроновая сетка
Фундамент Винтовые лопастные сваи
Сваи 76×3×3000 мм
Калитки 8 шт.
Высота калиток 2,2 м
Ширина калиток 1,5–2 м
Откатные ворота 4,5 м
Распашные ворота 4,5 м
Монтаж 1 месяц
Сдача и документация 1 месяц
Исполнительная документация Exon
- Заказчик: Строительная компания
- Адрес: г. Пышма
